男人撕开奶罩揉吮奶头视频,精品影院,毛片无码国产,美女视频黄频a美女大全免费下,久久无码人妻精品一区二区三区

據(jù)了解，基于碘鉛甲脒（FAPbI3）的鈣鈦礦具有合適的禁帶寬度、較寬的光譜響應(yīng)范圍和優(yōu)異的熱穩(wěn)定性，有望用于制備高效穩(wěn)定的鈣鈦礦太陽能電池。然而，F(xiàn)APbI3往往需要較高含量的溴摻雜（通常高于17%）或陽離子摻雜來穩(wěn)定其光活性的鈣鈦礦相（α相，黑色），并抑制其向非鈣鈦礦相（δ相，黃色）轉(zhuǎn)變。這種摻雜雖然提高了鈣鈦礦的相穩(wěn)定性，但又會反過來降低其光譜響應(yīng)范圍，犧牲電流輸出。

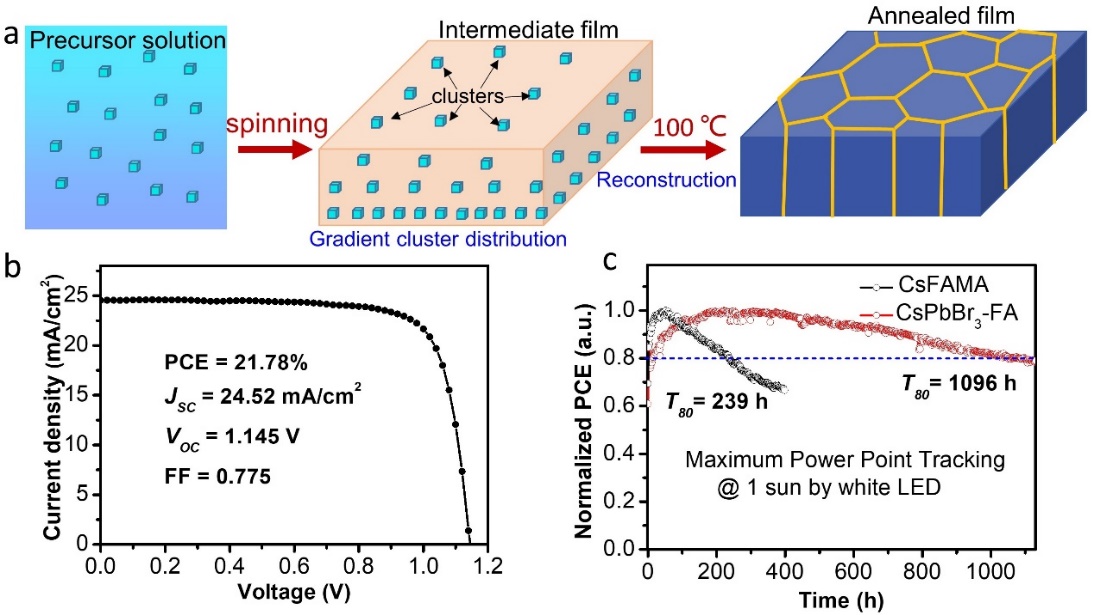

圖 (a) CsPbBr3-FA鈣鈦礦膜的生長過程示意圖, (b)鈣鈦礦電池的J-V曲線和性能參數(shù)，（c）鈣鈦礦電池的工況穩(wěn)定性。

    本次研究成果報道了一種基于CsPbBr3簇誘導(dǎo)的、自下而上的鈣鈦礦結(jié)晶方式，能夠制備出具有純α相、高質(zhì)量、低缺陷濃度、無甲胺陽離子的鈣鈦礦膜。研究者發(fā)現(xiàn)預(yù)合成的CsPbBr3粉末能在鈣鈦礦前驅(qū)液中形成納米尺度的團簇，這些團簇在鈣鈦礦中間體的形成過程中能作為晶種輔助鈣鈦礦膜的生長，并在后續(xù)的退火處理中被除去（圖a）。采用這種制備方法，僅需使用1%-6%的CsPbBr3就能實現(xiàn)高質(zhì)量、無甲胺陽離子鈣鈦礦的制備，從而使得這種鈣鈦礦太陽能電池的短路電流密度達到24.52 mA/cm2，光電轉(zhuǎn)換效率達到21.78%（圖b）。更重要的是，優(yōu)化后的鈣鈦礦電池能在工作狀況下（100 mW/cm2光照、最大功率點跟蹤）測試1000小時后，保持82%的初始效率（圖c）。本研究提出了一種新的通過調(diào)控鈣鈦礦前驅(qū)液化學(xué)組成來制備高效率、高穩(wěn)定性鈣鈦礦電池的方法，后續(xù)有望通過優(yōu)化鈣鈦礦/電荷傳輸層界面，進一步提高鈣鈦礦電池的效率和穩(wěn)定性。

    魏展畫教授課題組的研究生林克斌、盧建勛、馮文靜、宋沛泉、嚴傳鐘、劉凱凱、沈莉娜以及田成波老師等參與了本研究工作。該研究項目還得到了國家自然科學(xué)基金、福建省自然科學(xué)基金、華僑大學(xué)科研基金和華僑大學(xué)中青年教師創(chuàng)新能力提升計劃等的支持。

    論文鏈接：https://pubs.acs.org/doi/10.1021/jacs.9b11546
