男人撕开奶罩揉吮奶头视频,精品影院,毛片无码国产,美女视频黄频a美女大全免费下,久久无码人妻精品一区二区三区

　遺憾的是，在晶體結(jié)構(gòu)上容易生長為薄片的分子篩材料種類十分有限，比如，近年來在甲醇制烯烴反應(yīng)中獲得廣泛用途的SAPO-34分子篩，是非層狀的CHA結(jié)構(gòu)，將其控制合成為二維超薄結(jié)構(gòu)極為困難，常見的無機(jī)納米晶吸附限制生長的方法也難適用于此類材料。近日，南京大學(xué)的丁維平教授團(tuán)隊(duì)發(fā)展了一種控制合成二維超薄分子篩的新方法，獲得了一種二維超薄SAPO-34分子篩材料，并同時(shí)在其孔道中引入了一定量的CuO團(tuán)簇。合成過程見示意于圖1。

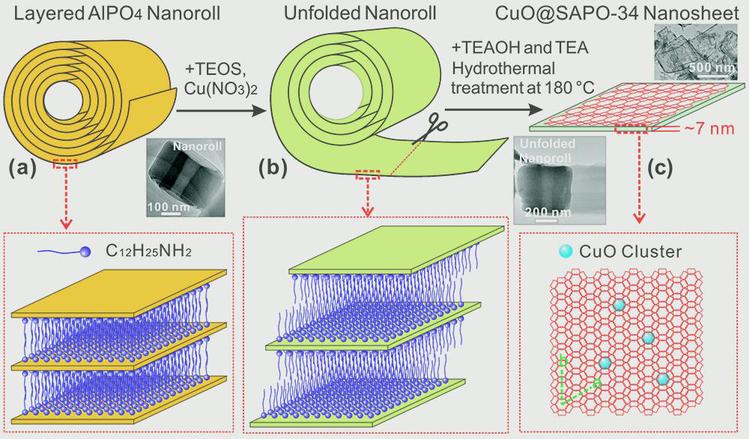

圖1. 二維超薄CuO@SAPO-34分子篩材料的合成過程示意圖：a)層狀磷酸鋁納米卷；b) 硝酸銅與正硅酸乙酯作用下展開的磷酸鋁納米卷；c) 模板劑作用下水熱晶化獲得目標(biāo)產(chǎn)物

　　這種二維超薄CuO@SAPO-34分子篩新材料的厚度約為7納米，在其厚度方向僅能容納5個(gè)分子篩籠，是目前見于報(bào)道的最薄的分子篩材料之一。其中的CuO以約0.7納米的團(tuán)簇形式定位于分子篩的籠中，可增加薄片分子篩的穩(wěn)定性，同時(shí)，由于其形貌特點(diǎn)，CuO團(tuán)簇主要位于表層或次表層籠中，靠近材料的外表面，這使得即使不能進(jìn)入分子篩孔內(nèi)的分子也有很大的機(jī)會通過孔口而接觸到CuO團(tuán)簇，可能產(chǎn)生獨(dú)特的催化作用。

　　己二酸是生產(chǎn)尼龍的主要原料，目前的全球年產(chǎn)能以千萬噸級計(jì)。超過95%由兩步法生產(chǎn)，即第一步用氧氣或空氣將環(huán)己烷氧化為環(huán)己酮+環(huán)己醇，即所謂的KA油，第二步用硝酸將KA油氧化為己二酸。該法不僅周期長，設(shè)備要求高，而且會產(chǎn)生大量的廢水廢氣，如NOx。發(fā)展利用分子氧一步催化氧化環(huán)己烷到己二酸的催化路線是該領(lǐng)域期盼已久的重要課題，迄今無成功的路線發(fā)布。

　　本研究結(jié)果表明，二維超薄CuO@SAPO-34分子篩新材料，能夠以一鍋煮的方式催化氧氣氧化環(huán)己烷制取己二酸，且性能突出：環(huán)己烷轉(zhuǎn)化率大于42%，己二酸選擇性大于74%。該性能被歸結(jié)為獨(dú)特的孔口催化作用機(jī)理，位于孔口內(nèi)的CuO團(tuán)簇能夠催化環(huán)己酮的進(jìn)一步氧化，而形狀非常相似的環(huán)己醇卻不能發(fā)生進(jìn)一步的氧化作用，如圖2所示。該結(jié)果引證南京大學(xué)該研究團(tuán)隊(duì)以仿酶催化為宗旨進(jìn)行介觀催化研究的空間極為廣闊。

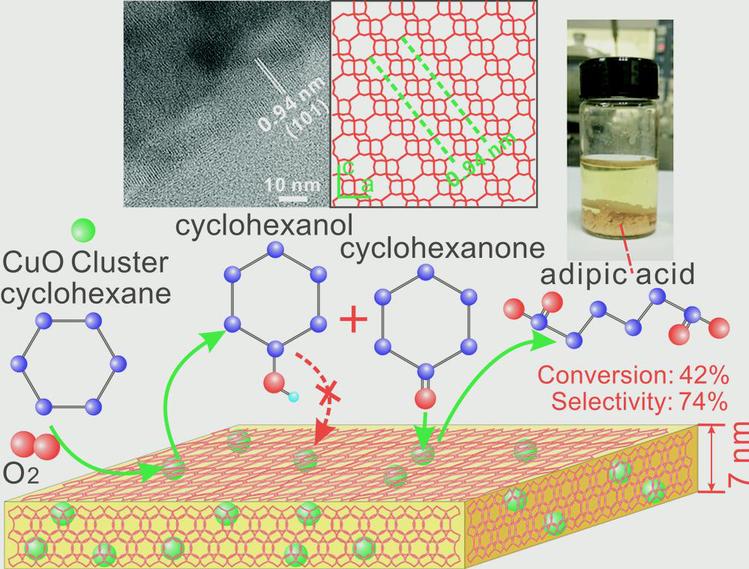

圖2. 二維超薄CuO@SAPO-34分子篩新材料一鍋煮催化氧氣氧化環(huán)己烷制取己二酸的過程示意圖。

　　相關(guān)研究獲得中國國家自然科學(xué)基金資助，以“Morphology Reserved Synthesis of Discrete Nanosheets of CuO@SAPO-34 and Pore Mouth Catalysis for One-pot Oxidation of Cyclohexane”為題，于2019年12月9日在《Angew. Chem.》在線發(fā)表（DOI: 10.1002/anie.201911749，文章鏈接：https://www.onlinelibrary.wiley.com/doi/10.1002/anie.201911749。

　　論文第一作者是南京大學(xué)副研究員郭向可博士，通訊作者為南京大學(xué)丁維平教授、新加坡材料研究所林明博士以及南京大學(xué)郭學(xué)鋒教授?；诖搜芯浚搱F(tuán)隊(duì)已經(jīng)提交了五件中國發(fā)明專利申請。
