男人撕开奶罩揉吮奶头视频,精品影院,毛片无码国产,美女视频黄频a美女大全免费下,久久无码人妻精品一区二区三区

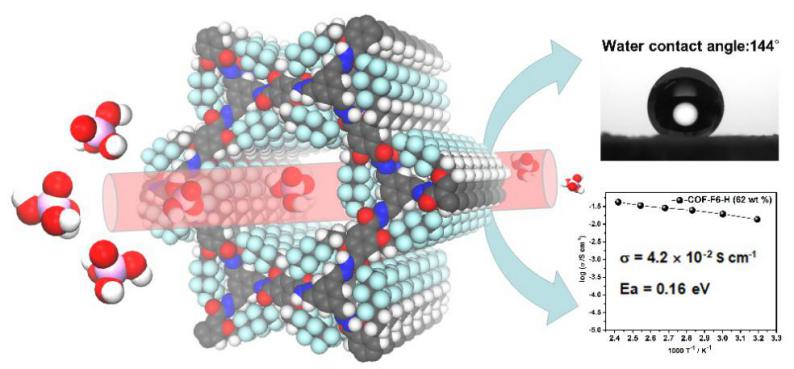

當前，化石燃料所帶來的環(huán)境污染和能源危機日益嚴峻，加速新能源的開發(fā)與利用迫在眉睫。燃料電池（fuel cell）作為一種將“化學能轉(zhuǎn)換為電能”的能量轉(zhuǎn)換裝置，由于其能量轉(zhuǎn)換效率高、能量密度高、無噪音無污染，成為改變?nèi)祟惿畹氖笮录夹g(shù)之一。性能優(yōu)異的質(zhì)子交換膜是燃料電池研發(fā)中核心技術(shù)。過去數(shù)十年來，質(zhì)子傳導材料的發(fā)展產(chǎn)生了各種全氟化聚電解質(zhì)，例如Nafion。但是，由于這類材料適用溫度范圍窄、成本高、耐用性不足，限制了在耐高溫和高能量密度燃料電池中的應用。

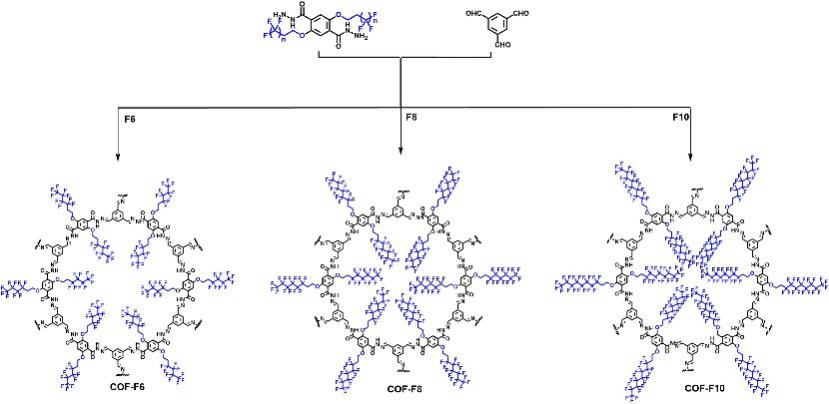

圖1.COF合成示意圖

共價有機骨架（COF）是一類新型的晶態(tài)有機多孔聚合物，是有機結(jié)構(gòu)單元通過共價鍵連接而成的有序的框架結(jié)構(gòu)。它們的顯著特征之一是結(jié)構(gòu)與性能的可調(diào)控性。二維COF形成的均勻1D通道與Nafion結(jié)構(gòu)中通道相似，這使它們成為質(zhì)子傳輸?shù)臐撛诓牧稀５?，傳統(tǒng)COF材料的化學穩(wěn)定性較差，限制了其在酸性質(zhì)子交換隔膜中的應用。

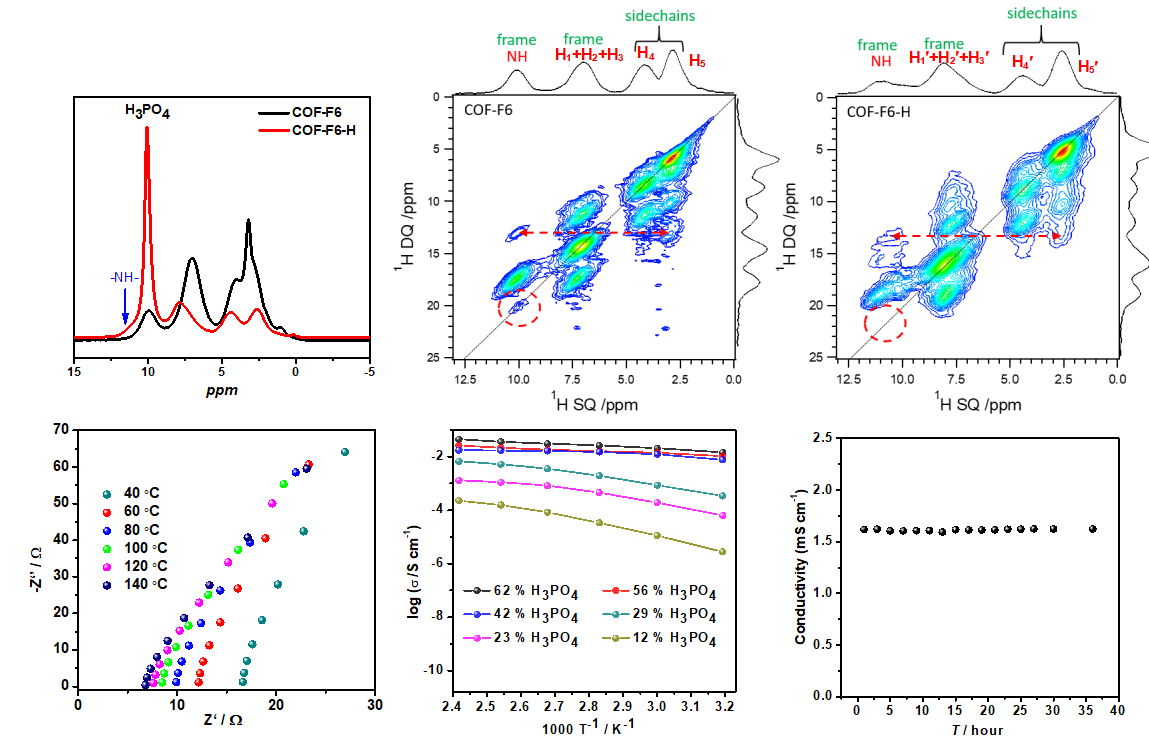

圖2.氟化COF固體核磁譜圖和質(zhì)子傳導性能測試

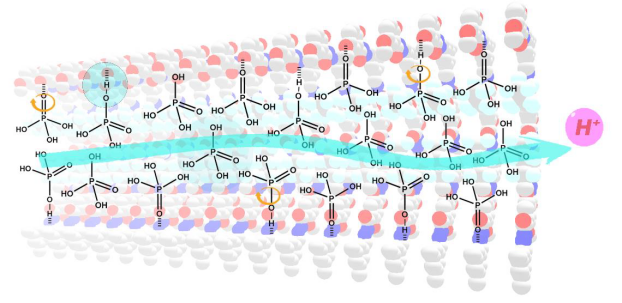

圖3.質(zhì)子在氟化COF一維通道中的傳導機理示意圖

鑒于此，張根教授團隊開發(fā)了一種自下而上的自組裝策略，構(gòu)建了全氟烷基官能化的二維COF，并系統(tǒng)地研究了不同長度的氟鏈對COF晶態(tài)和質(zhì)子傳導性能的影響。與無氟的COF相比，由于增強的疏水性，氟化COF對強酸具有超強結(jié)構(gòu)穩(wěn)定性，在濃磷酸(85%)，濃硝酸(65%)和濃鹽酸(38%)中均可穩(wěn)定存在。表征結(jié)果發(fā)現(xiàn)，在磷酸摻雜修飾后，氟化的COF材料在無水條件下的質(zhì)子傳輸導電性達到目前有機多孔材料無水質(zhì)子傳輸性能最高的例子之一，同時這一離子傳輸性能是無氟COF的一萬倍。通過固體NMR表征結(jié)果顯示，磷酸在COF通道中通過氫鍵相互連接，大多數(shù)的磷酸具有較強的可移動性，同時COF框架結(jié)構(gòu)呈剛性，從而具有快速傳導質(zhì)子的性能。本文為通過COF孔結(jié)構(gòu)設(shè)計，實現(xiàn)其導向性功能化，提供了COF功能化修飾的成功范例。這一研究為孔表面的預先設(shè)計和功能化，實現(xiàn)COF的目標性能鋪平了道路，并凸顯了COF納米通道作為快速離子傳輸平臺的巨大潛力。

該工作得到了中組部“海外高層次引進人才”項目、江蘇省自然科學基金和軟化學與功能材料教育部重點實驗室的支持。

文章鏈接為： https://pubs.acs.org/doi/pdf/10.1021/jacs.0c06474
