多重共振熱活化延遲熒光(MR-TADF)材料具有窄帶發射、小Stokes位移和高光致發光量子效率(PLQY)的特性,有利于實現色純度高的高效深藍OLEDs。由于長壽命三線態激子的存在,反系間竄越過程緩慢,導致基于一溴取代發光材料的MR-TADF-OLEDs會經歷明顯的效率滾降。Hyperfluorescence OLEDs(HF-OLEDs,高熒光OLEDs)是一種結合了熒光團和敏化材料的器件,可用于解決上述問題并能提高器件效率。為了實現高性能的HF-OLEDs,敏化劑和熒光材料之間有效的F?rster共振能量轉移(FRET)是非常有必要的。此外,敏化劑或者主體材料與發光團之間的恰當?shù)木嚯x也有利于降低由于Dexter能量轉移(DET)途徑導致的非必要三線態激子交換。為了實現色純度高的深藍光OLEDs,研究者們通常在DABNA衍生物骨架上修飾位阻基團,而位阻基團的選擇也是降低DET過程的重要考量。下載化學加APP到你手機,更加方便,更多收獲。
本文中,作者將三蝶烯(Tp)基團與MR骨架(DABNA)結合,由此合成出新型MR-TADF化合物Tp-DANBA。相比于傳統材料t-DABNA和DABNA-1,Tp-DANBA的HF薄膜中的DET過程被減緩,但仍保持有效的FRET?;?strong style=";padding: 0px;outline: 0px;max-width: 100%;box-sizing: border-box !important;overflow-wrap: break-word !important">Tp-DANBA材料的深藍光TADF-OLEDs表現出24.8%的外量子效率(EQE)和半高峰寬(FWHM)£ 26 nm的窄帶發射特性。此外,基于Tp-DANBA材料的HF-OLEDS更是降低了效率滾降,實現了最高值為28.7%的EQE。

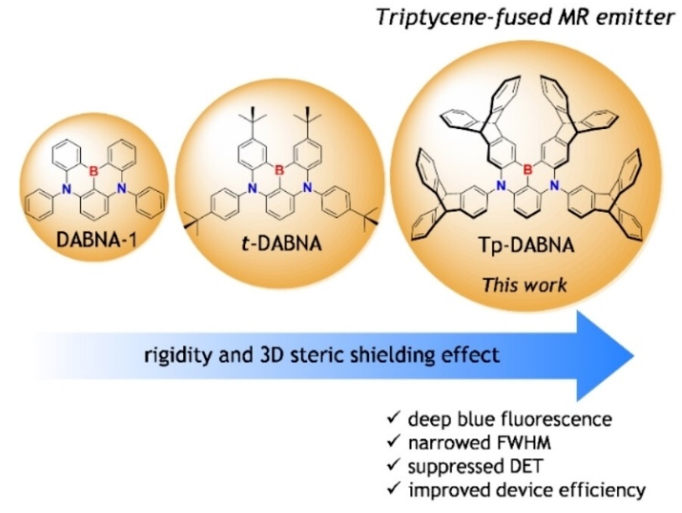

Figure 1. 位阻屏蔽的稠環三蝶烯材料的設計原則
(圖片來源:Angew. Chem. Int. Ed.)
作為一種新型的MR材料,作者設計合成了剛性且位阻屏蔽的基于稠環三蝶烯骨架的分子Tp-DABNA(Figure 1)。Tp是一種具有3D“螺旋槳”形狀的烴類化合物,其剛性骨架可以通過抑制單鍵旋轉從而降低非輻射躍遷。同時,其良好的熱穩定性和形貌穩定性也有利于構建OLEDs。因此,經Tp基團修飾的Tp-DABNA有望大大減少DET過程從而制備高性能器件。
Figure 2.(a)Tp-DABNA的前線軌道;(b)t-DABNA和Tp-DABNA的重組能和躍遷頻率;(c)室溫下,t-DABNA和Tp-DABNA在甲苯溶液中的實際和模擬的熒光光譜
(圖片來源:Angew. Chem. Int. Ed.)
為了探究Tp基團對化合物Tp-DABNA結構和光物理性能的影響,作者首先進行了理論計算(Figure 2a-b)。通過對比Tp-DABNA、t-DABNA和DABNA-1的計算數據可以看出,三種化合物的前線分子軌道(FMOs)主要分布在B和N位上,Tp基團幾乎不會對Tp-DABNA的FMOs產生影響。Tp-DABNA和t-DABNA的帶寬(Eg)相當,DABNA-1則相對較大。同時,三種化合物的吸收和發射的振蕩能量大小順位為DABNA-1<t-DABNA<Tp-DABNA。理論計算結果也表明Tp基團不直接參與電子躍遷,而是發揮顯著的位阻作用。此外,實驗測得的Tp-DABNA在甲苯溶液中的PL光譜展現出更窄帶寬的發射(FWHM = 19 nm, Figure 2c),與理論預測的數據相符。
Figure 3. (a)Tp-DABNA在甲苯溶液中的吸收、光致熒光(PL)和磷光(PH)光譜;(b)298 K下,mCBP:DPEPO主體薄膜摻雜2 wt% Tp-DABNA或者t-DABNA的PL光譜;(c)mCBP:DPEPO主體薄膜摻雜2 wt% Tp-DABNA的瞬時PL光譜;(d)Tp-DABNA在摻雜主體膜中的溫度相關瞬時PL光譜
(圖片來源:Angew. Chem. Int. Ed.)
接下來,作者采集了室溫下Tp-DABNA在甲苯溶液中的吸收、光致熒光(PL)和磷光(PH)光譜(Figure 3a)。t-DABNA和Tp-DABNA均展現出發射峰位于458 nm處的強窄帶發射。Tp-DABNA的Stokes位移和FWHM分別為13和19 nm。此外,在298 K下,mCBP:DPEPO主體薄膜摻雜2 wt%的Tp-DABNA也表現出相較于t-DABNA的PL光譜更小的紅移、更窄的FWHM和更高的亮度(Figure 3b)。mCBP:DPEPO主體薄膜摻雜2 wt% Tp-DABNA的瞬時PL光譜也表明其瞬時壽命為4.93 ns,長壽命組分為200.5 μs(Figure 3c)。溫度相關瞬時PL光譜也表明Tp-DABNA在摻雜主體膜中表現出明顯的TADF特征(Figure 3d)。

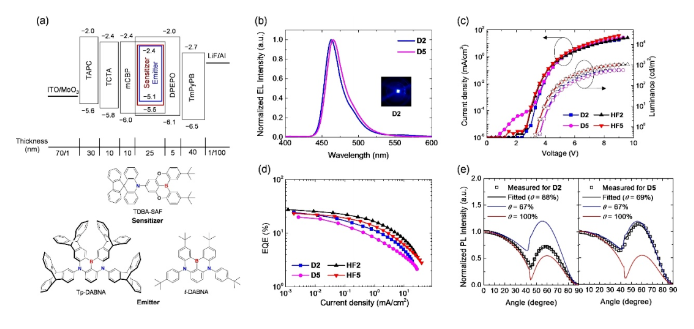

Figure 4.(a)所制備的TADF-OLEDs和HF-OLEDs的器件結構;(b)TADF-OLEDs的電致發光(EL)光譜;(c)TADF-OLEDs和HF-OLEDs的電流密度-電壓-亮度(J-V-L)曲線;(d)TADF-OLEDs和HF-OLEDs的外量子效率-電流密度(EQE-J)曲線;(e)D2和D5材料薄膜的角度相關PL光譜
(圖片來源:Angew. Chem. Int. Ed.)
最后,作者探索了Tp-DABNA用于制備深藍OLEDs的潛力并選擇t-DABNA材料作為對照。除發光層材料有差別,基于Tp-DABNA(D2)和t-DABNA(D5)材料的OLEDs器件結構相似(Figure 4a)?;?strong style=";padding: 0px;outline: 0px;max-width: 100%;box-sizing: border-box !important;overflow-wrap: break-word !important">Tp-DABNA(HF2)和t-DABNA(HF5)材料的HF-OLEDs也僅為發光層材料的不同。從Figure 4b中可以看出,兩種材料的TADF光譜的發射峰位置分別位于462 nm(D2)和464 nm(D5),CIE坐標分別為(0.14,0.11)和(0.13,0.12)。電流密度-電壓-亮度(J-V-L)曲線數據表明,在特定電流處時,D2的驅動電壓與D5平行(Figure 4c),由此證實注入的電子-空穴載流子可以從化合物Tp-DABNA中更好地結合、分離出來,從而阻礙了材料中的分子間相互作用(Figure 4d)。此外,從Figure 4e中也可以看出Tp-DABNA較高比例的平面躍遷偶極矩也對器件的高EQE有所貢獻。
總結
韓國蔚山大學的研究人員Jaehoon Jung,Min Hyung Lee和仁荷大學的Jeong-Hwan Lee將三蝶烯(Tp)基團與MR骨架(DABNA)結合設計合成了剛性、位阻屏蔽的MR-TADF材料Tp-DABNA,表現出有效的FRET、窄帶發射(£ 26 nm)和高PLQY(0.99)的特性。理論計算發現,Tp-DABNA剛性平面有利于抑制S1態振動弛豫過程,進而實現高發光等特性。與t-DABNA材料器件相比,基于Tp-DABNA的TADF-OLEDs器件EQEs更高、發光峰更窄、效率滾降更小和深藍光發射等優點。該設計理念為后續發展高效的深藍光OLEDs提供了重要參考。
