俞建勇院士團隊ACS Nano: 受蜻蜓翅膀啟發的高透明碳納米纖維膜

來源:化學加原創      2023-07-07
導讀:近日,東華大學俞建勇院士&王先鋒教授團隊受蜻蜓翅膀啟發,利用靜電紡絲和自行設計的圖案化襯底制作了一種仿生透明碳納米纖維膜(TCNFMs)材料。與無序的碳納米纖維膜(CNFM)材料相比,得到的TCNFMs的透光率大約提高了18倍。TCNFMs還表現出高孔隙率(>90%)、良好的柔韌性和良好的機械性能。作者還闡明了TCNFMs實現高透明度和減少光吸收的機理。此外,TCNFMs還具有高的PM0.3去除效率(>90%)、低的空氣阻力(<100 Pa)和良好的導電性能,包括低的電阻率(<0.37 Ω·cm)。該研究以題為“Highly Transparent Carbon Nanofibrous Membranes Inspired by Dragonfly Wings”的論文發表在 《ACS Nano》 上。文章鏈接DOI: 10.1021/acsnano.3c02667。


(圖片來源:ACS Nano)

正文

蜻蜓有兩對薄、輕和透明的翅膀。這四個翅膀具有由葉脈和翼膜組成的幾何網絡結構,使翅膀不僅重量輕,而且機械強度高,光學透明(圖1a)。這種透明的結構可以大大減少蜻蜓在捕食或被獵殺過程中自身的暴露,因?yàn)樗鼫p少了太陽光的反射和吸收,增加了可見光的透射率。下載化學加APP到你手機,更加方便,更多收獲。

據此,東華大學俞建勇院士&王先鋒教授團隊課題組受蜻蜓翅膀結構概念的啟發,構建了蜻蜓翅膀透明結構的簡單等效模型(圖1b),包括葉脈和翼膜。脈狀結構主要作為結構框架,起到連接結構構件和提供機械支撐的作用。葉脈之間的翼膜結構是主要的透光通道,且該部分的厚度小于葉脈結構。這種具有“框架-通道”模型的宏觀脈-翼-膜結構具有兩個明確的功能,即保證結構的穩定性,同時實現高可見光透射,從而獲得良好的光學性能。因此,利用靜電紡絲技術制備了具有脈狀和翼狀膜狀結構的仿生TCNFMs(圖1c)。該制備方法簡單有效,利用自行設計的圖案化基板實現差動電場,然后在差動電場的誘導下實現纖維的定向堆積。首先,制備了具有脈翼膜結構的聚丙烯腈(PAN)納米纖維膜。然后,對PAN納米纖維膜進行預氧化和碳化處理,得到具有所需結構的TCNFMs材料,該材料具有良好的透光性和規則的表面宏觀結構。

場發射掃描電子顯微鏡圖像(圖1d?g)顯示,TCNFMs由具有定向排列的一維納米纖維的二維(2D)拓?fù)浣Y(jié)構組成。圖1d顯示了幾個重復的單元結構,圖1e清晰地顯示了幀-通道單元結構??蚣芾w維較厚,而通道結構中纖維積累量較少。該框架通道模型在纖維膜中的結構特征與蜻蜓翅膀的靜脈-翼膜結構非常相似,表明該結構的仿生實現是成功的。圖1f和圖1g分別為框狀(脈狀)和通道狀(翼膜狀)結構的放大圖像。此外,透射電鏡成像(圖1h)表明,纖維中含有石墨碳和非晶碳。從TCNFM的照片可以看出,它具有良好的透光性能和規則的表面宏觀結構(圖1i)?;谶@些特性,制備的TCNFMs有望適用于各種應用(圖1j),例如透明空氣過濾器(透明窗紗、透明掩膜等),同時滿足高效攔截和良好透光性能的要求。


圖1. TCNFMs的設計和制備

圖片來源:ACS Nano

可見光的波長范圍一般為400?800 nm,其主要成分為綠-黃光,對應波長≈555 nm。因此,選擇波長為532 nm的綠色激光器件作為光源,以可視化TCNFMs 的透光效果(圖2a)。在暗室中,將綠色激光垂直照射在三種不同的介質-空氣、無序CNFM和TCNFM上。當激光束通過空氣到達接收面板時,光強基本不變,中心光斑大小和視場最大,亮度最高,忽略了粉塵的影響。然而,當激光穿過無序的CNFM并到達接收屏?xí)r,中心光強急劇下降,視場和亮度減小到幾乎消失的地步。相比之下,當激光照射在TCNFM上時,中心光的強度顯著增加,光斑變得較大,視野變亮和擴大。這一現象直觀地驗證了所制備的仿生TCNFMs具有良好的透光性,進一步證明了仿生脈翼膜狀結構的透光增強效果。同時,通過對兩種納米纖維膜透光率的定量分析(圖2b),結果表明,CNFM的透光率只有2%,幾乎是不透明的;而TCNFM的透過率高達37.6%,比無序的CNFM高出一個數量級(≈18倍)。具體來說,CNFM的吸光率達到92.1%,而TCNFM的吸光率顯著下降到只有56% (圖2c)。

透光率測試結果表明,碳納米纖維膜的透光率隨碳化溫度的升高而增加(圖2d)。制備了不同透過率的TCNFMs,并將得到的碳納米纖維膜標記為T-X%,其中X表示透過率。四種TCNFMs分別為T-46%、T-40%、T-34%和T-20% (圖2e)。四種TCNFMs的孔隙率分別為93.9%、94.5%、96.2%和94.4% (圖2f)??梢钥闯?,隨著TCNFMs透過率的增加,孔隙率呈現出略有下降的趨勢。圖2g?j顯示了這四個TCNFM的數字照片,其中它們的透明度很明顯。在TCNFMs中可以清楚地觀察到遠處的建筑物,這表明所制備的TCNFMs具有良好的透過率性能。


圖2. TCNFMs的光學性質

圖片來源:ACS Nano

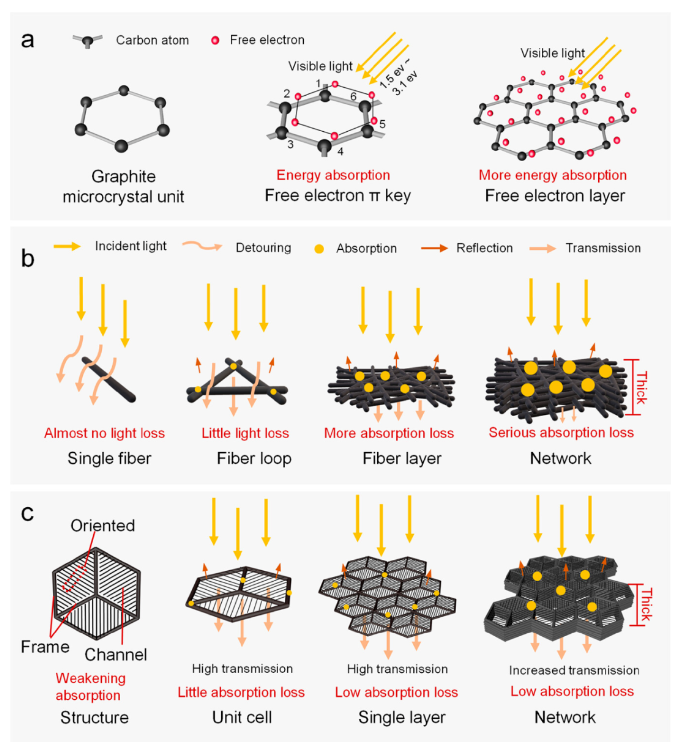

黑碳材料,如石墨、碳纖維和無定形碳,看起來是黑色和不透明的,因?yàn)樗鼈兛梢晕諑缀跛械目梢姽獠ㄩL,這與它們的原子級微結構密切相關(圖3a)。經過高溫碳化處理的無序CNFM材料不可避免地也含有石墨微晶。對于單根光纖,光將選擇繞行(圖3b),然后以最小的可見光能量損失繼續傳播,因?yàn)楣饫w直徑遠小于可見光的波長,從而導致滑移現象。隨著纖維數量的增加,堆積和交織,形成了一層具有纖維網絡的厚膜。光在纖維膜中傳輸時,由于光路復雜,傳播阻力大,光與纖維接觸面積大,光的吸收損耗嚴重,透過率極低。這就是無序CNFM材料的光不透過性機理。而具有脈翼膜狀結構和有序排列的仿生TCNFMs,由于光路清晰,纖維接觸面積小,減弱了基于吸收的光損失,并提供了高光通量的通道(圖3c)。因此,與相同厚度的無序CNFM相比,TCNFMs的單層和網絡都表現出更高的透光率。


圖3. TCNFMs的光傳輸機制

圖片來源:ACS Nano

具有靜脈和翼膜狀結構的獨立式TCNFMs表現出良好的靈活性,使其在折疊、彎曲和纏繞后仍能保持結構的穩定性和完整性(圖4a)。拉伸測試結果表明,TCNFM的抗拉強度與無序CNFM相似(≈1.5 MPa),但其延伸率略大于CNFM(圖4b),這可能與TCNFM的六方網狀結構有關。此外,碳化溫度對TCNFM的抗拉強度也有影響。隨著碳化溫度的升高,纖維膜的拉伸強度增加,但斷裂伸長率下降(圖4c)。此外,TCNFMs還表現出良好的屈曲性能,在高應變下(ε=80%)有很小的應力(圖4e);經過500次高應變(ε=70%)的屈曲載荷試驗后應力值變化不明顯,說明它具有良好的屈曲耐久性。此外,用電子顯微鏡原位觀察了脈翼膜狀單元結構的拉伸過程(圖4G?j)。隨著應力的增加,單元結構經歷了輕微的變形,隨后框架部分?jǐn)嗔?,最終導致整個框架結構的破壞。脈狀結構即為TCNFMs提供機械支撐的主要承重體。因此,可以推斷,整個纖維膜的拉伸過程(圖4K)類似于單元結構的拉伸過程,斷裂總是發生在框架內。


圖4. TCNFMs的力學性能

圖片來源:ACS Nano

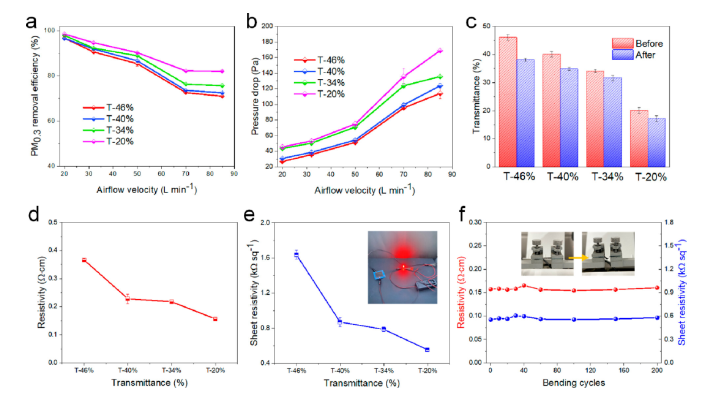

在較低的空氣流量(<50 L min?1)下,TCNFMs表現出較高的PM0.3去除效率(>85%)和較低的空氣壓降(<75 Pa) (圖5a?b)。隨著風量的增加,PM0.3的脫除效率降低,空氣壓降增大。此外,隨著TCNFMs透過率的降低,PM0.3的脫除效率和壓降也隨之增加。這些結果表明,TCNFMs在去除PM0.3方面具有良好的應用前景。在此基礎上,對過濾后的TCNFMs的透過率保持性能進行了評價。經過10次過濾循環后,透過率略有下降(圖5c),這是由于纖維表面捕獲了大量的PM0.3顆粒,增加了光反射損失。

此外,由于碳原子中的自由電子,TCNFMs具有一定的導電性,可以同時滿足導電性、透氣性和透光性的要求,因此有望用于透明電子皮膚和透明柔性光電子器件等透明電子技術。仿生TCNFMs具有良好的導電性(圖5d?e),包括小的電阻率(<0.37 Ω·cm)和低的方阻(<1.67 kΩ sq?1)。此外,TCNFMs表現出良好的導電穩定性,在 90°的彎曲角度下經過200次彎曲循環后,電阻率和薄層電阻幾乎沒有波動。


圖5. TCNFMs的多功能應用

圖片來源:ACS Nano

總結

東華大學俞建勇院士&王先鋒教授課題組利用基于自行設計的差動電場的電紡絲技術,制備了受蜻蜓翅膀啟發的具有脈翼膜狀結構的TCNFMs。在相同的條件下,這種仿生結構的傳輸增強效果比無序的CNFMs提高了18倍。制備的仿生TCNFMs具有較高的孔隙率(>90%)和良好的光學透過率(高達46%)。還具有優異的柔韌性和良好的拉伸強度和屈曲力學性能。此外,TCNFMs還具有高效(>90%)、低壓降(<100 Pa) 的PM0.3去除性能,以及良好的導電性(<0.37 Ω·cm)。這項工作為TCNFMs材料的發展提供了重要的借鑒。


文獻詳情:

Chao Wang, Xianfeng Wang*, Jianyong Yu*, Bin Ding. Highly Transparent Carbon Nanofibrous Membranes Inspired by Dragonfly Wings. ACS Nano 2023. https://pubs.acs.org/doi/10.1021/acsnano.3c02667
