正文
很多范德華(vdW)層狀材料具有強(qiáng)的層內(nèi)鍵合和弱的層間相互作用,這使得使得它們很容易剝離成原子薄的二維薄膜,成為“二維材料”時(shí),很多都顯示出非常好的電學(xué)特性,這種類型的 vdW 層狀材料,在未來柔性電子產(chǎn)品中具有廣闊的潛力。與通常脆性的范德華材料不同,最近研究發(fā)現(xiàn)硒化銦(InSe)等范德華層狀材料表現(xiàn)出了超高塑性,并有望用作后硅基半導(dǎo)體的彈道晶體管器件,從而引起極大關(guān)注。InSe、GaSe 和 MoS2 沿基面的拉伸斷裂應(yīng)變分別高達(dá)約 12%、 11% 和 9%,并且所有這些材料都可以在 20% 的彎曲應(yīng)變下變形,這種超高塑性與層間滑動(dòng)有關(guān)。此外,由于層間相互作用和高解理能的協(xié)同效應(yīng),跨層位錯(cuò)滑移的作用也得到了解決。然而,vdW層狀材料塑性變形的全貌,特別是四層MX)比其他vdW層狀材料和MX2,尚不清楚。下載化學(xué)加APP到你手機(jī),收獲更多商業(yè)合作機(jī)會(huì)。。
在這里,作者研究了各種 vdW 層狀材料塑性變形過程中的結(jié)構(gòu)演變。他們發(fā)現(xiàn)施加機(jī)械載荷后會(huì)出現(xiàn)高密度的微裂紋和相變,這有效地緩解了應(yīng)變并具有超高塑性。在之前的實(shí)驗(yàn)和理論研究中,與堆疊順序相關(guān)的相變被忽視了。此外,層間滑動(dòng)屏障在 2H 和 3R 堆疊順序之間顯示出明顯差異,從而創(chuàng)建了阻止連續(xù)裂紋擴(kuò)展和隨后的災(zāi)難性故障的固定點(diǎn)。
(圖片來源:Nat. Mater.)

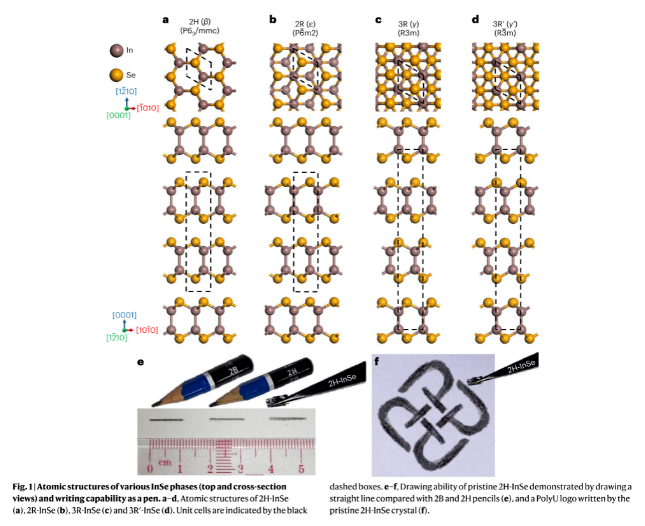

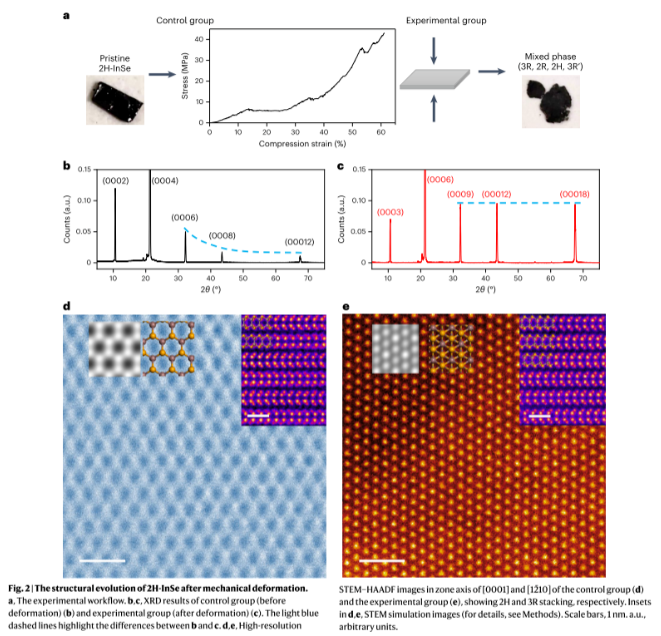

首先,作者利用高分辨掃描透射電子顯微鏡揭示了材料在機(jī)械壓縮下發(fā)生的范德華層堆疊順序和相結(jié)構(gòu)(圖1)的變化。研究發(fā)現(xiàn),金屬和陶瓷等具有強(qiáng)原子結(jié)合力的晶體的塑性主要由位錯(cuò)、孿晶或晶界驅(qū)動(dòng),而 MX 材料則不同,它表現(xiàn)出一種獨(dú)特的塑性變形模式,MX 材料的塑性變形是由相變、層間滑動(dòng)和微裂縫共同促成的。機(jī)械加載會(huì)導(dǎo)致材料中形成高密度微裂縫和相變,從而有效地釋放應(yīng)變,促成材料的超高塑性。以往的研究忽視了堆疊順序在相變中的重要性。此外,不同堆疊階的層間滑動(dòng)勢(shì)壘差別很大,從而形成了可防止裂紋持續(xù)擴(kuò)展和災(zāi)難性破壞的針刺點(diǎn)。研究人員展示了僅由機(jī)械力誘導(dǎo)的銦硒多晶體的出現(xiàn)。原始的 2H-InSe 單晶會(huì)轉(zhuǎn)變?yōu)?InSe 多晶體,主要是 3R 相。這種相變不同于常見的熱處理。研究通過掃描透射電子顯微鏡(STEM)圖像和 X 射線衍射(XRD)結(jié)果提供了證據(jù)。作者強(qiáng)調(diào)了 2H-InSe 晶體的寫入和繪制能力,展示了其宏觀超高可塑性。這一特性有望應(yīng)用于柔性電子材料、半導(dǎo)體增材制造和固態(tài)潤(rùn)滑劑。
(圖片來源:Nat. Mater.)

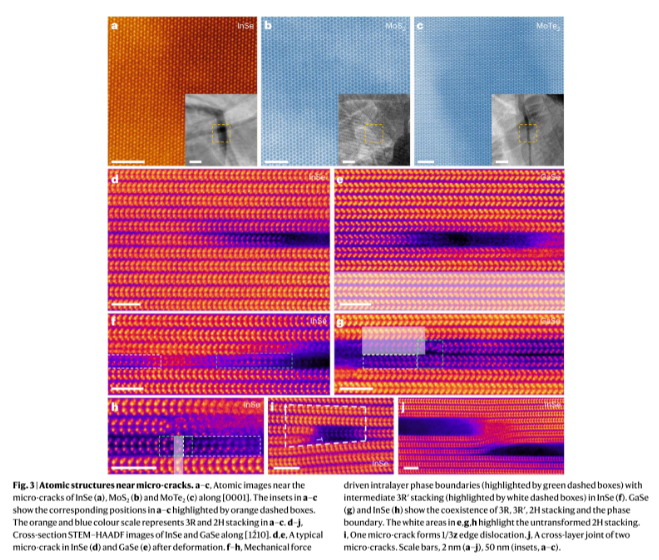

作者發(fā)現(xiàn),InSe 和 GaSe 等 MX 材料微裂縫附近的原子結(jié)構(gòu)呈現(xiàn)出特定的模式。單層硒銦和硒鎵中的微裂縫主要由 3R 堆積包圍,表明堆積構(gòu)型發(fā)生了變化。相比之下,只有 1L 的斷裂沒有形成位錯(cuò)。少層硒化銦和硒化鎵中的微裂縫也顯示出類似的模式,即主要被 3R 堆疊包圍。
此外,研究還發(fā)現(xiàn)微裂縫附近存在相界和相變。相界和邊緣位錯(cuò)是可能引發(fā)微裂縫的高應(yīng)變區(qū)域。相變涉及從 2H 堆疊到 3R 堆疊的轉(zhuǎn)變,并觀察到稱為 3R-MX 的中間階段。這一中間階段降低了相變所需的能量。
在單層和少層 MX 材料中都能觀察到這些接縫。層內(nèi)微裂縫的厚度可以變化,當(dāng)它們相遇時(shí),微裂縫的傳播可以停止。這就形成了許多納米寬度的微裂縫,而不會(huì)進(jìn)一步擴(kuò)展。
總體而言,MX 材料微裂縫附近的原子結(jié)構(gòu)呈現(xiàn)出不同堆疊構(gòu)型、相界和相變的組合(圖3)。3R 堆疊、相界和跨層接頭的存在對(duì) MX 材料的機(jī)械行為和塑性起著至關(guān)重要的作用。
(圖片來源:Nat. Mater.)

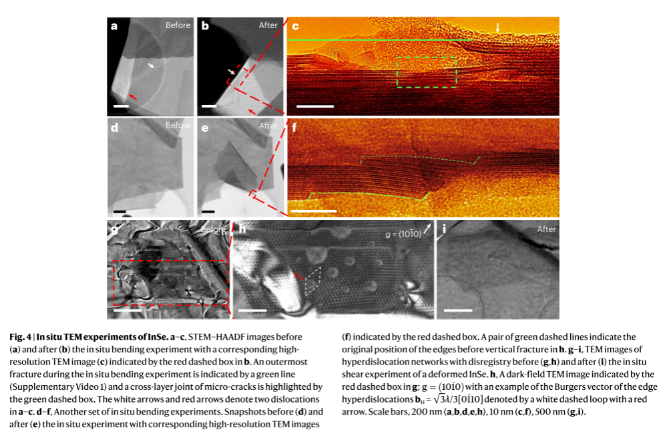

在MX 材料中豐富的局部相變區(qū)域?qū)е聦娱g堆積階在大應(yīng)變下發(fā)生變化。在相界或缺陷處均勻產(chǎn)生微裂縫,以放松應(yīng)變。層間滑動(dòng)較多的微裂縫區(qū)域可進(jìn)一步促進(jìn)相變??拷⒘芽p的新形成相會(huì)延緩層間滑動(dòng),阻止微裂縫的凝聚和發(fā)展。微裂紋網(wǎng)絡(luò)產(chǎn)生了均勻的應(yīng)變松弛,避免了嚴(yán)重的應(yīng)變集中。這些發(fā)現(xiàn)的意義在于,它們讓人們深入了解了 MX 材料與其他范德華(vdW)層材料相比所具有的優(yōu)異塑性。這種認(rèn)識(shí)有利于柔性電子材料的開發(fā),并推進(jìn)無機(jī)半導(dǎo)體晶體的增材制造。
(圖片來源:Nat. Mater.)
相變勢(shì)壘和層間滑動(dòng)勢(shì)壘是決定 MX 材料塑性的重要因素。相變勢(shì)壘是指材料發(fā)生相變所需的能量。而層間滑動(dòng)勢(shì)壘則是指材料各層相互滑動(dòng)或滑行所需的能量。

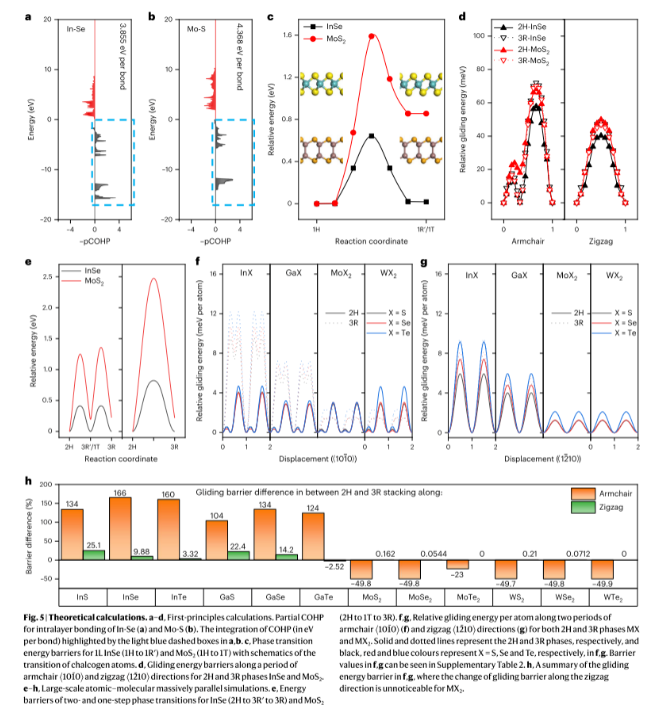

在 InSe 和 MoS2 等 MX 材料中,相變勢(shì)壘對(duì)塑性起著至關(guān)重要的作用。與原來的 2H 相相比,3R 相的滑動(dòng)能障顯著增加,從而阻礙了微裂紋的擴(kuò)展。這意味著 3R 相在變形過程中充當(dāng)銷點(diǎn),而應(yīng)變主要由易于滑動(dòng)的 2H 相承載。這種 2H 滑動(dòng)和 3R 針化 的概念是 MX 材料實(shí)現(xiàn)超高塑性的關(guān)鍵。
MX 材料中相變區(qū)域的存在使其能夠在應(yīng)變作用下重組層,從而形成主要由 3R 區(qū)域包圍的微裂縫。這些由 3R 疊加微裂縫組成的自穩(wěn)定接合點(diǎn)可防止完全斷裂,并形成一個(gè)可強(qiáng)化結(jié)構(gòu)的網(wǎng)絡(luò)?;姓T導(dǎo)的相變和層間滑行障礙有助于避免 MX 材料出現(xiàn)宏觀斷裂并增強(qiáng)其塑性。值得注意的是,相變勢(shì)壘和層間滑動(dòng)勢(shì)壘的具體數(shù)值會(huì)因研究的 MX 材料而異
(圖片來源:Nat. Mater.)

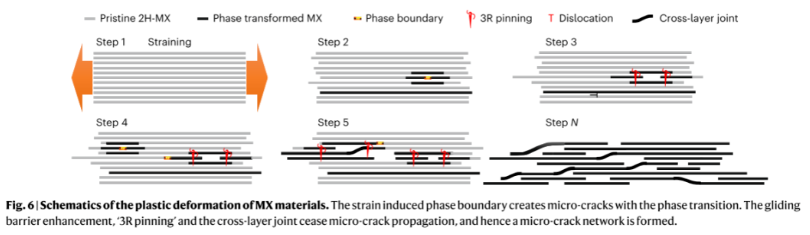

滑動(dòng)引起的相變?cè)?MX 材料的超高塑性中起著至關(guān)重要的作用。當(dāng)對(duì)這些材料施加機(jī)械載荷時(shí),會(huì)產(chǎn)生高密度微裂縫和相變,從而有效地釋放應(yīng)變,使其具有超強(qiáng)塑性。相變涉及層堆疊順序的變化,這在以往的研究中被忽視了。層間滑動(dòng)勢(shì)壘在 2H 和 3R 堆積順序之間表現(xiàn)出顯著的差異,從而形成了防止裂紋持續(xù)擴(kuò)展和災(zāi)難性破壞的銷釘點(diǎn)。3R 相在變形過程中起到針點(diǎn)作用,而應(yīng)變則主要由易于滑動(dòng)的 2H 相承載。這種圍繞微裂縫的 2H 滑動(dòng)和 3R 針刺 概念是在 MX 材料(尤其是硒銦)中觀察到的超高塑性的關(guān)鍵?;姓T導(dǎo)的相變和由此產(chǎn)生的微裂紋網(wǎng)絡(luò)有助于實(shí)現(xiàn)均勻的應(yīng)變松弛,防止出現(xiàn)嚴(yán)重的應(yīng)變集中。
總結(jié)
聲明:化學(xué)加刊發(fā)或者轉(zhuǎn)載此文只是出于傳遞、分享更多信息之目的,并不意味認(rèn)同其觀點(diǎn)或證實(shí)其描述。若有來源標(biāo)注錯(cuò)誤或侵犯了您的合法權(quán)益,請(qǐng)作者持權(quán)屬證明與本網(wǎng)聯(lián)系,我們將及時(shí)更正、刪除,謝謝。 電話:18676881059,郵箱:gongjian@huaxuejia.cn
